ZVT SMEP PP-01 |
 |

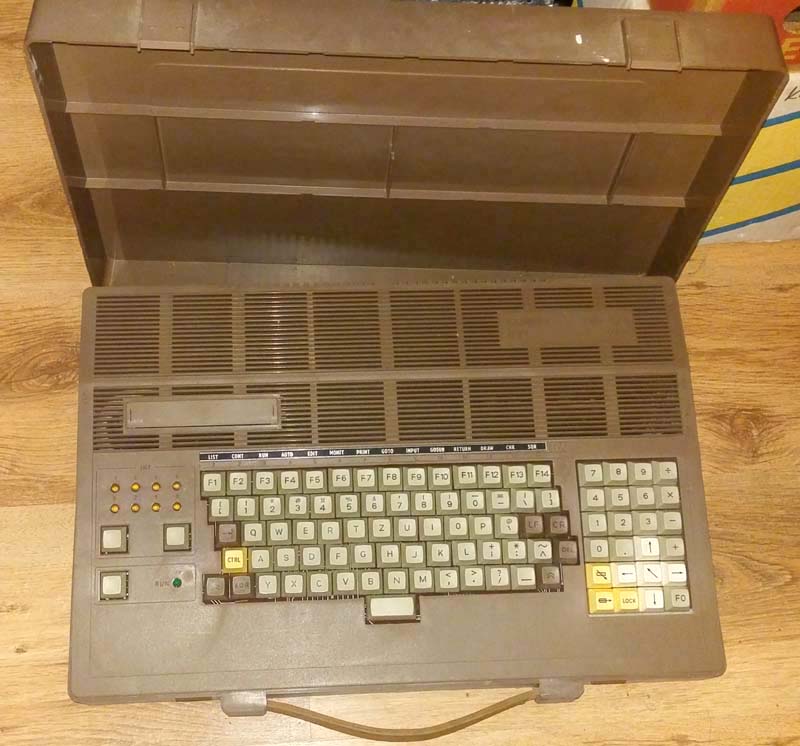

| celkový pohled |
 |

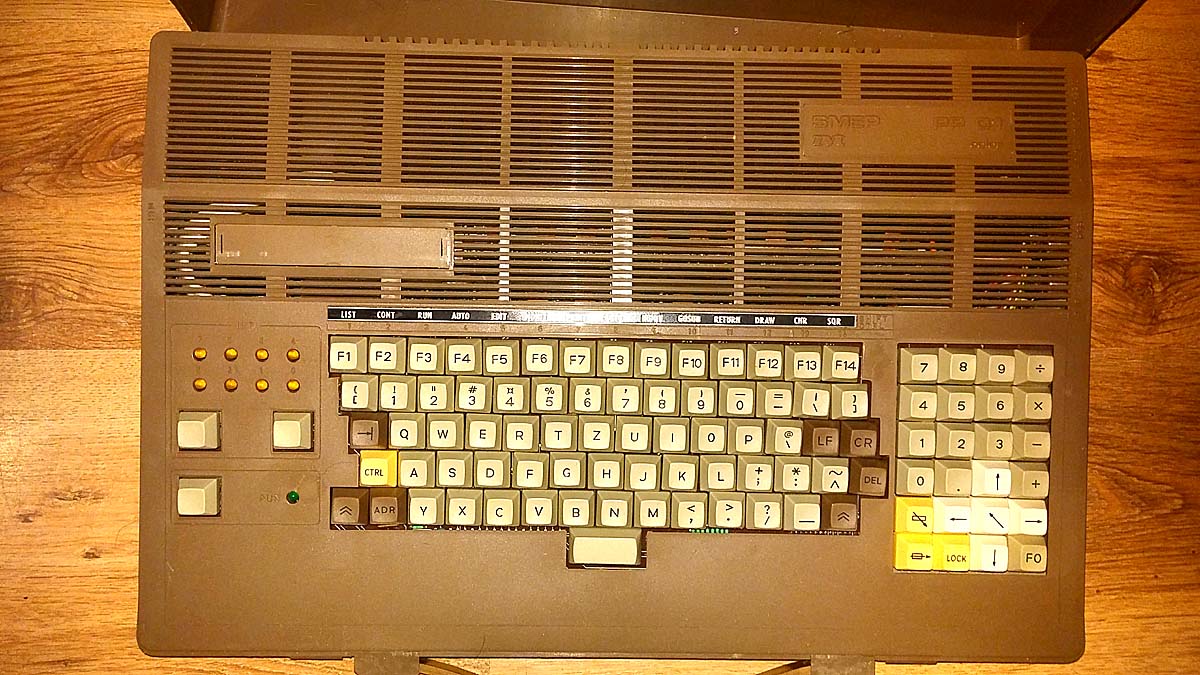

| pohled shora - klávesnice |
 |

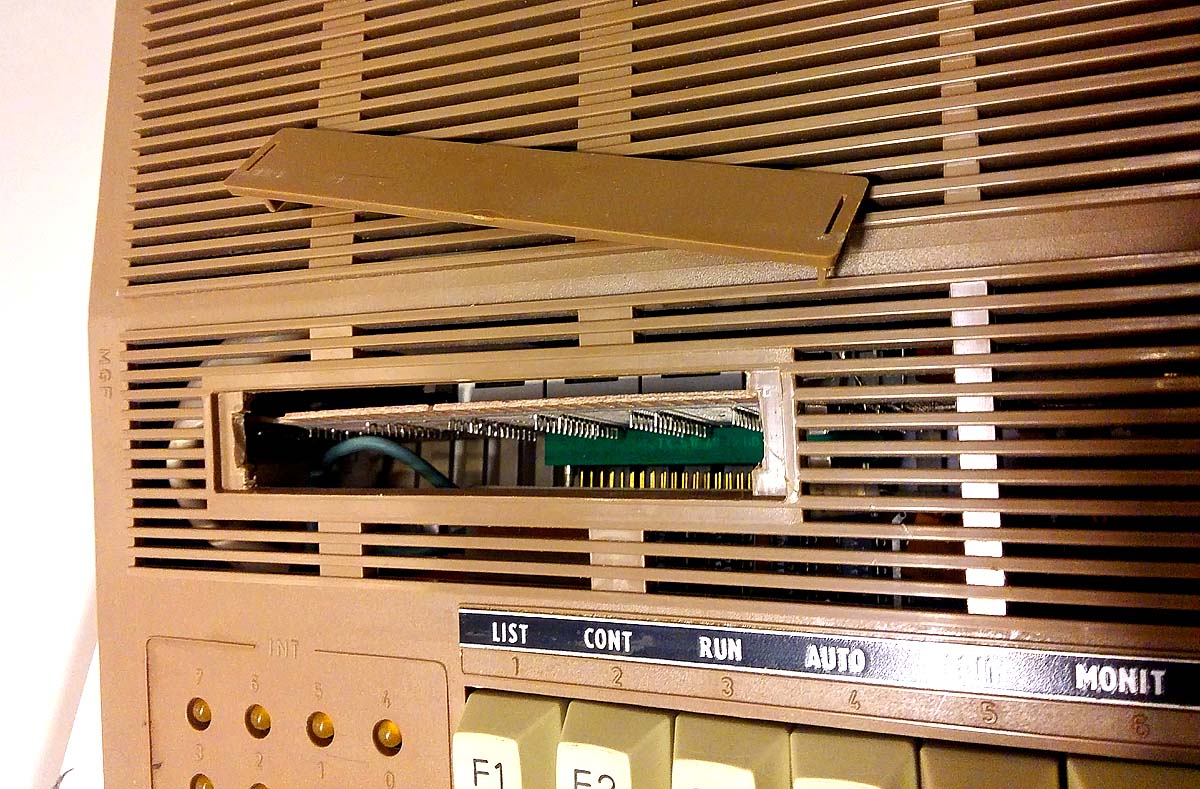

| konektor pro připojení rozšiřujícího ROM modulu |
 |

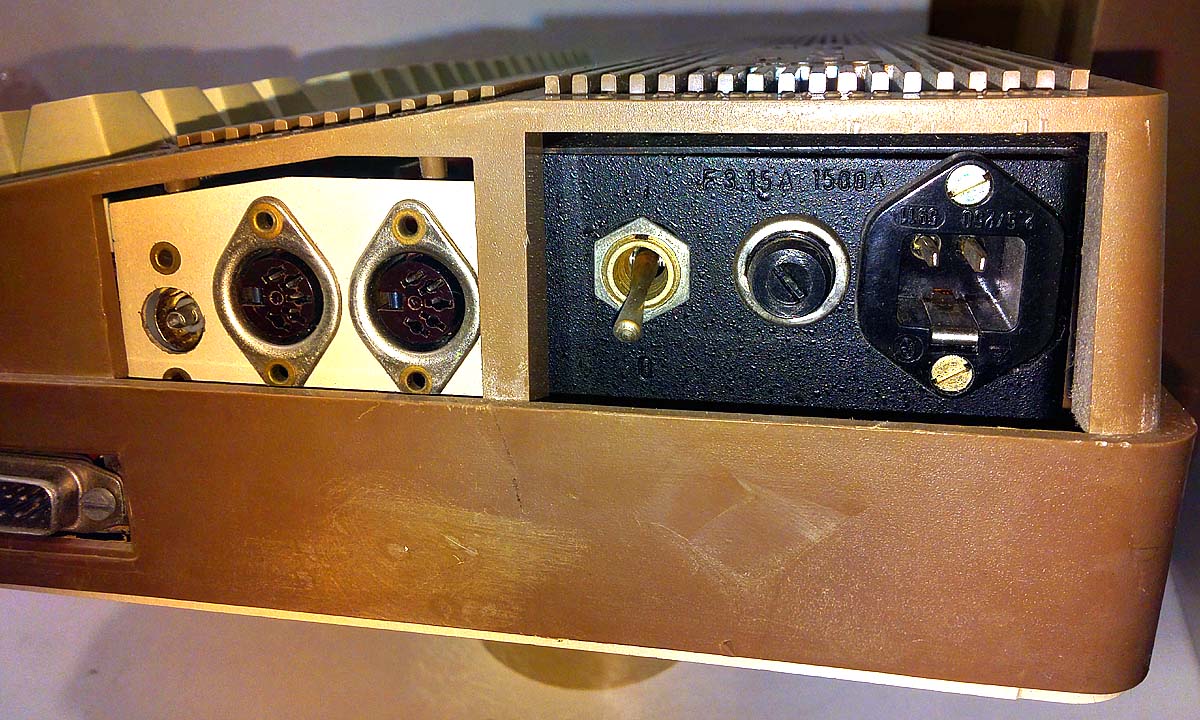

| anténa - seriové rozhraní V24 - RGB připojení pro barevný obraz - vypínač - pojistka - zásuvka pro napájení |
 |

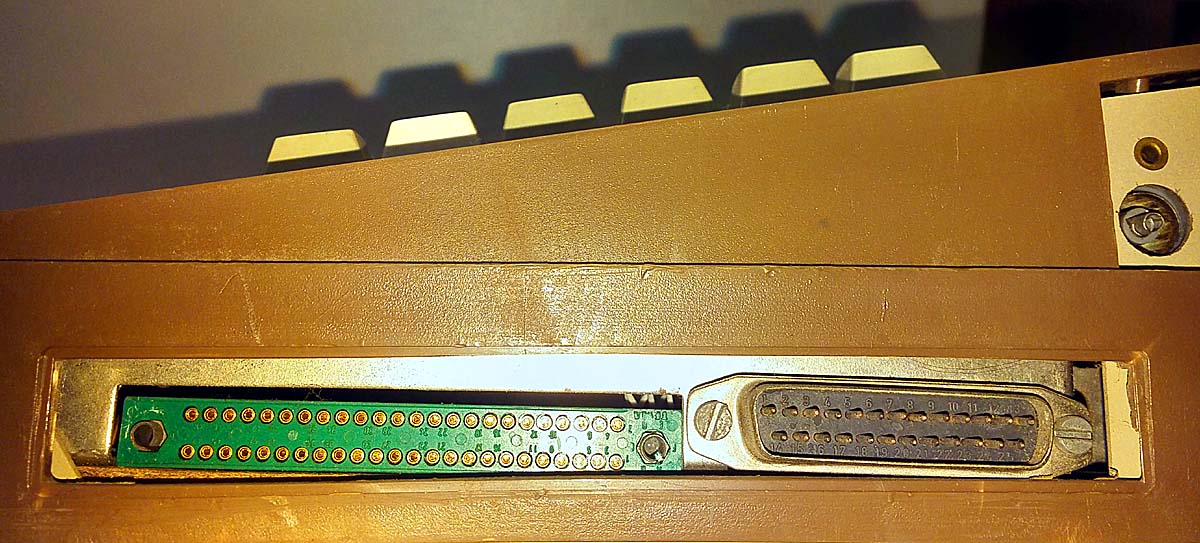

| vlevo - uživatelský
konektor s výstupem MHB 8255A, programovatelné čítače (8253), TTL
seriové rozhraní vpravo - rozhraní IMS-2 |
 |
| vlevo nahoře - připojení
magnetofonu vpravo dole - systémová sběrnice I 41 |
 |

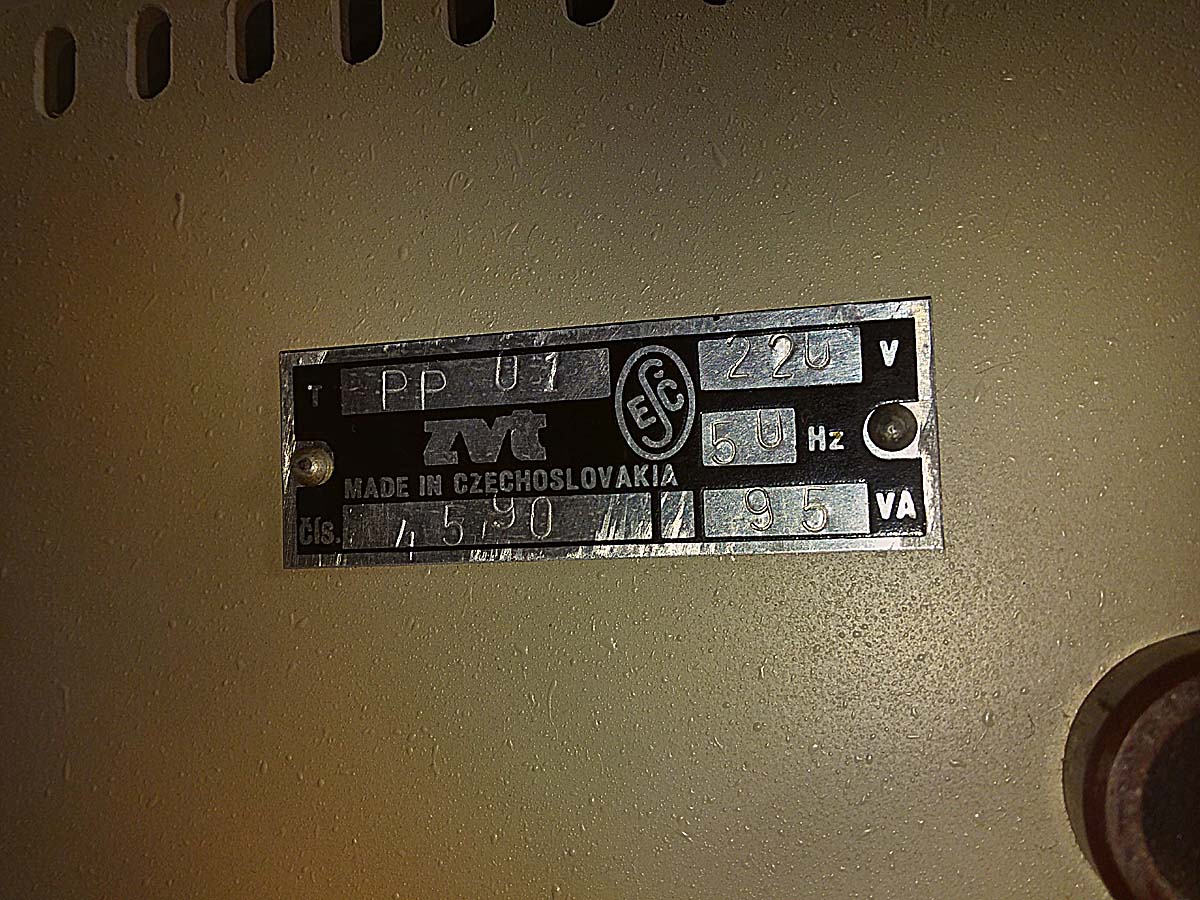

| štítek |
 |

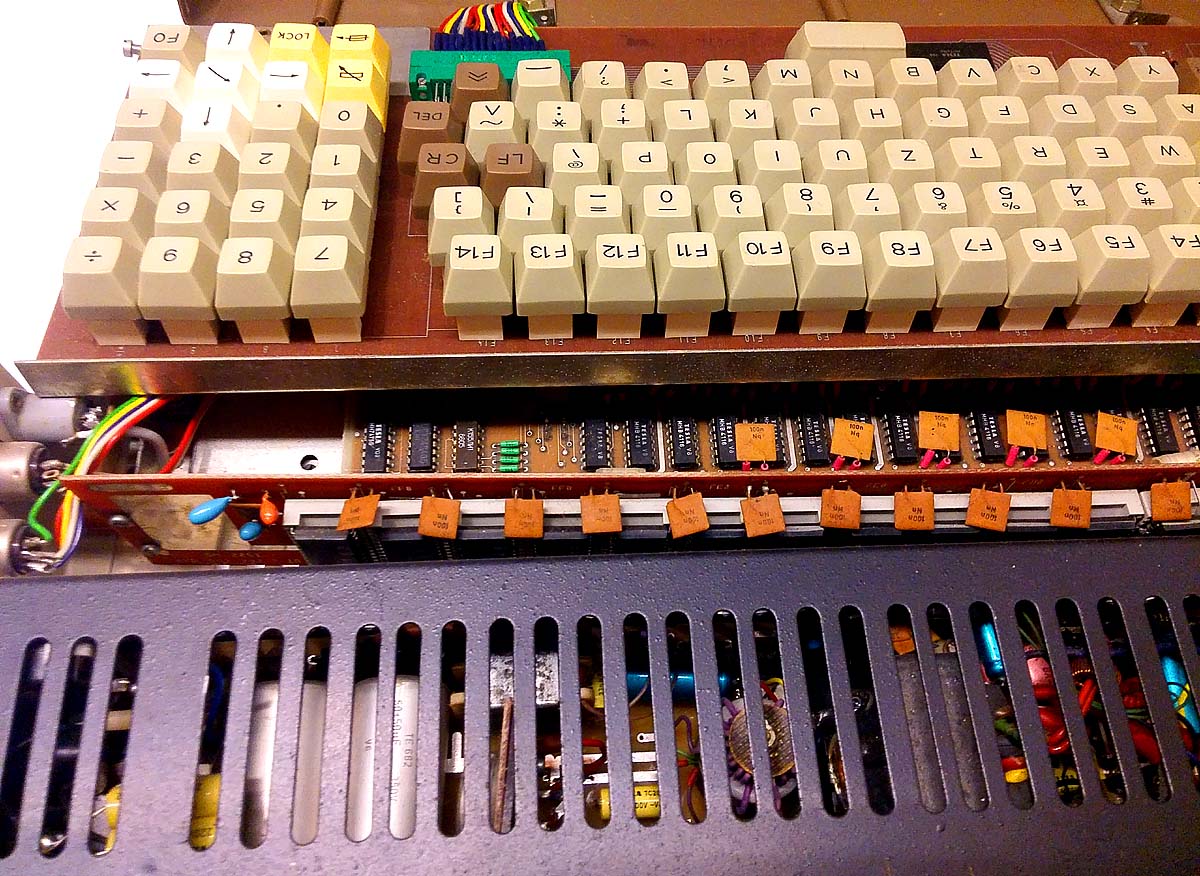

| částečný pohled na
elektroniku za černým krytem zdroje jsou vidět bílé patice s moduly EPROM |
 |

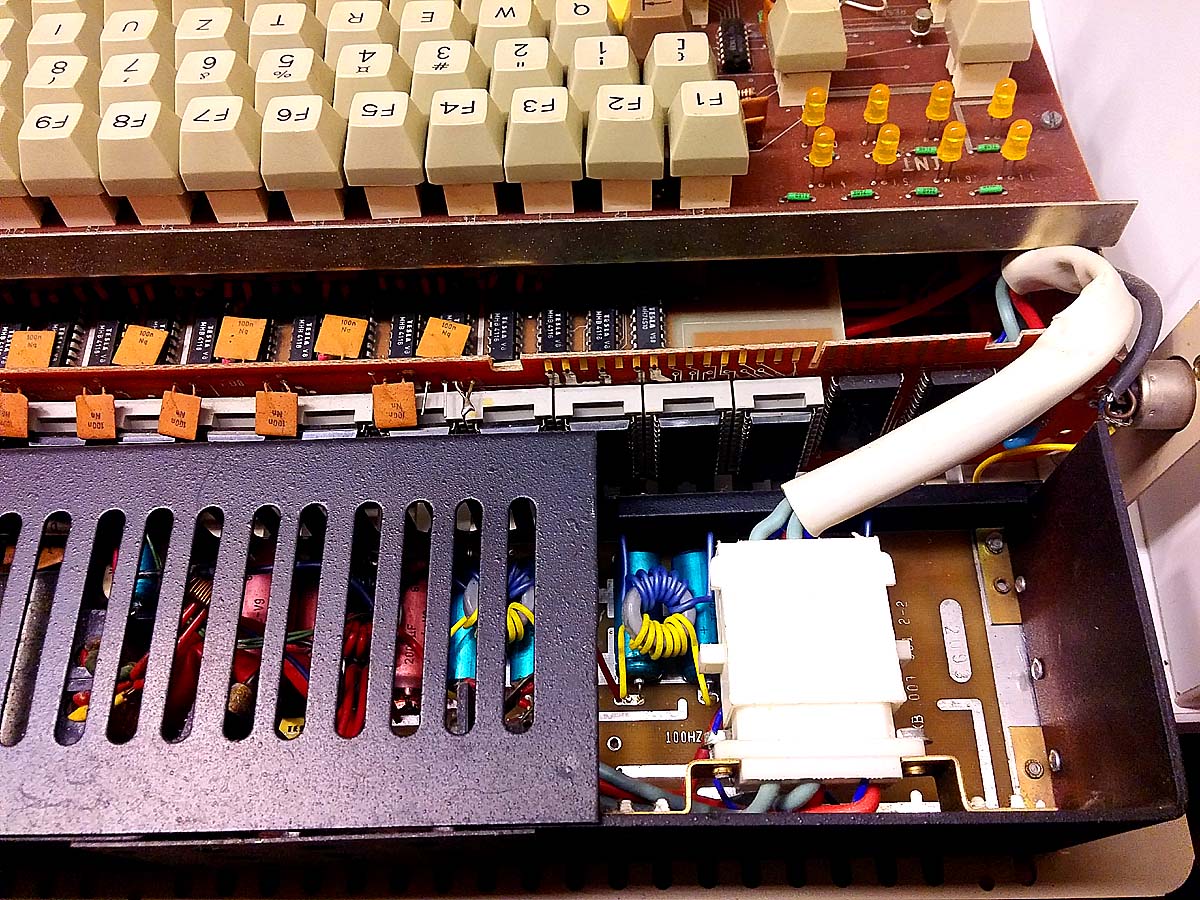

| pravá část zdroje na liště zhruba v polovině snímku jsou v paticích EPROM moduly |
 |

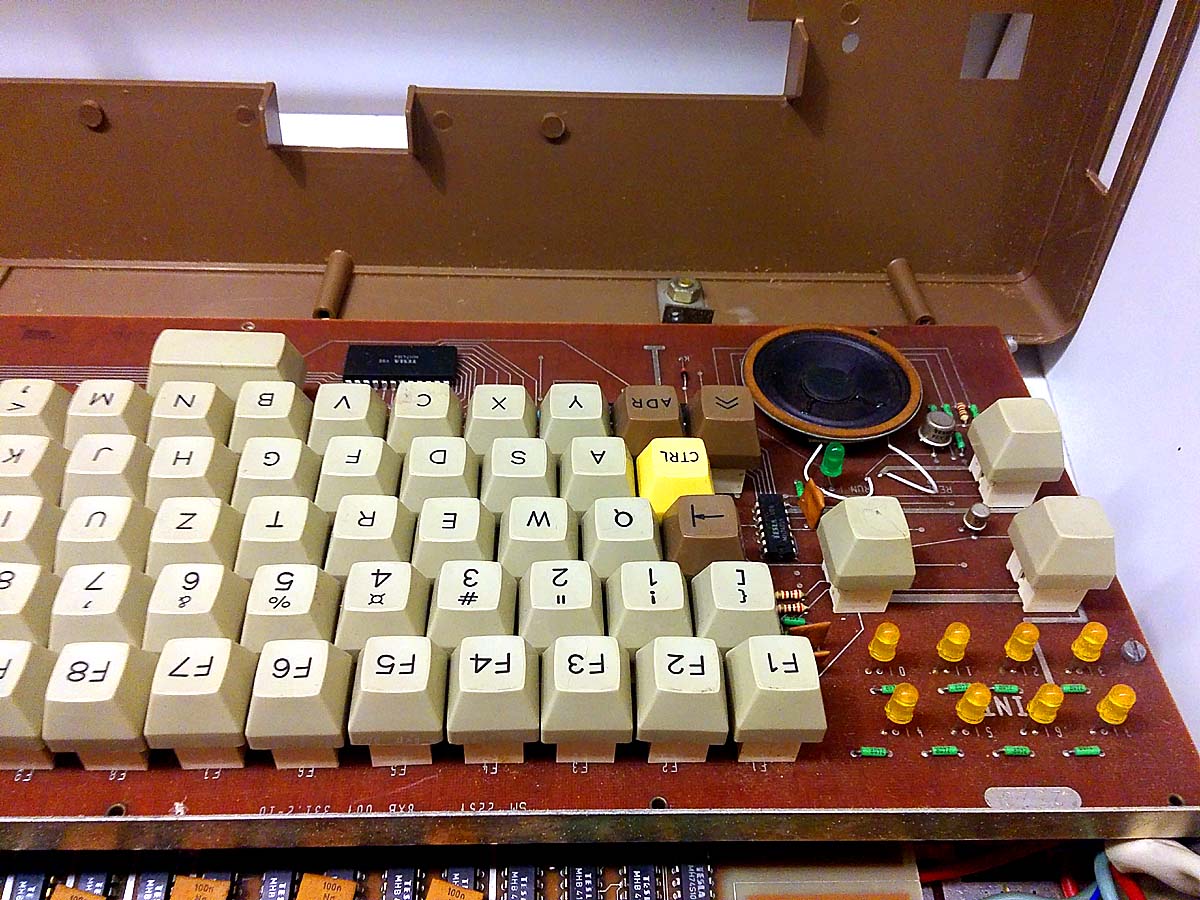

| část klávesnice s reproduktorem |
 |

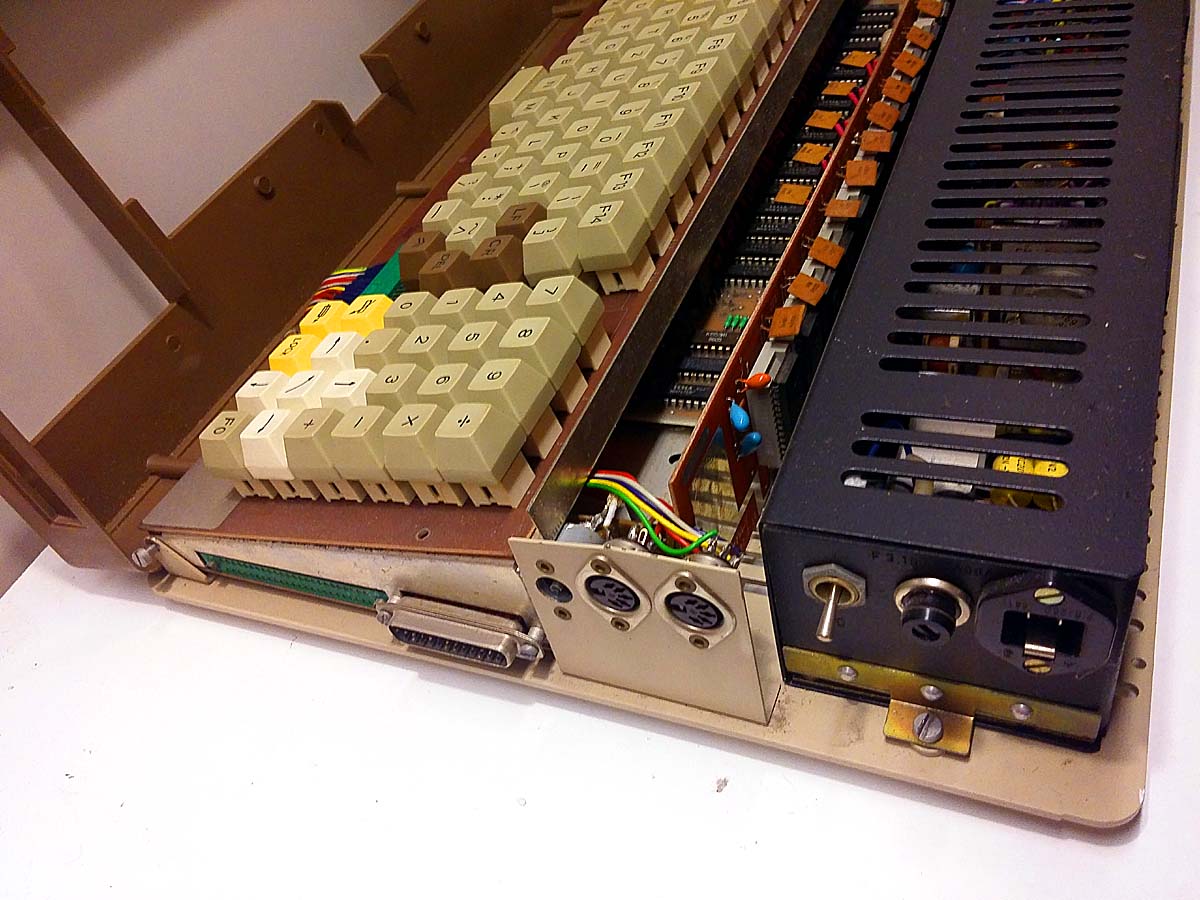

| pravá strana s odkrytými konektory |
|
| článek |
 |
| obrázek z manuálu - rozložení konektorů |
 |

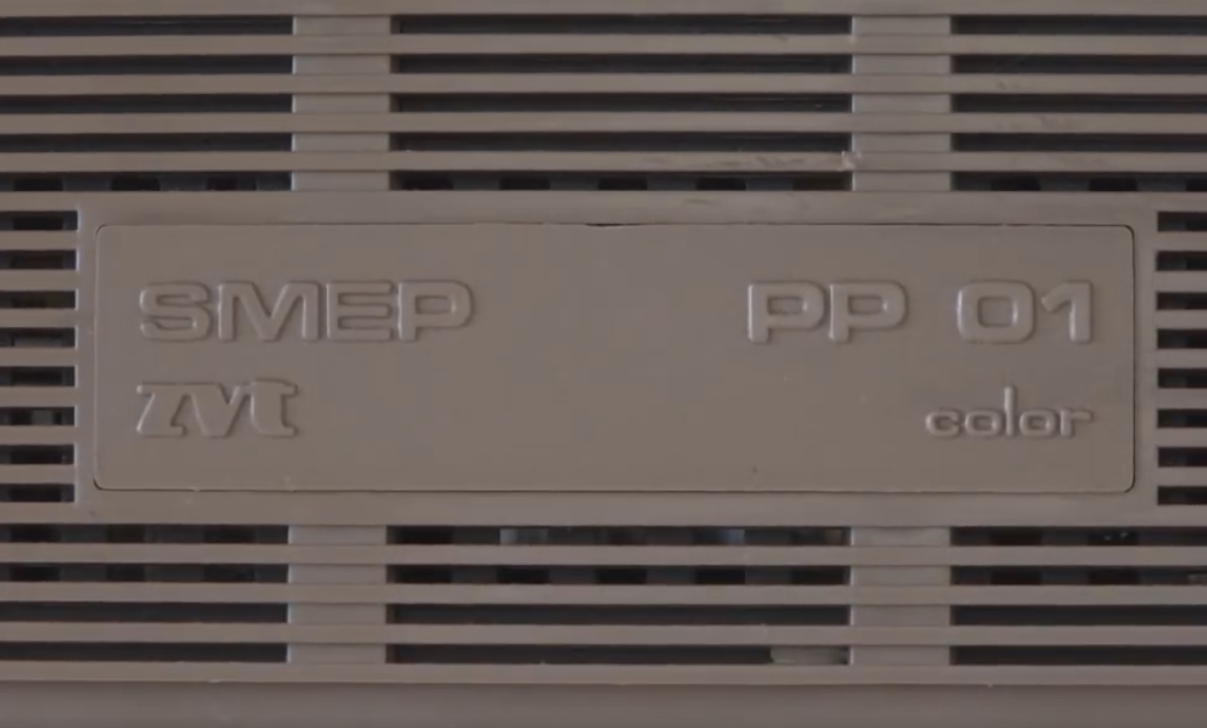

| detail loga na horním panelu |
 |
| potřebná napájecí zástrčka |
Dokumentace (PDF):Článek z Amatérského Radia (5stran)
Odkazy na internetu:https://www.youtube.com/watch?v=IdyhWcW5Kxk https://pp01.borik.net/index.php http://www.kompjutry.cz/cssrpocitacevse.html http://www.sapi.cz/klony_sm5040/pp01.php
|
